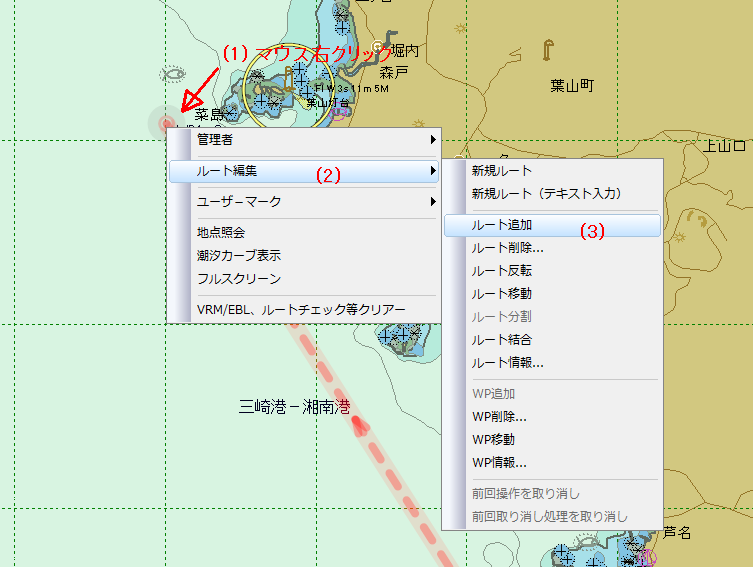

右ボタンポップアップ-[ルート編集]-[ルート追加]
| --- |

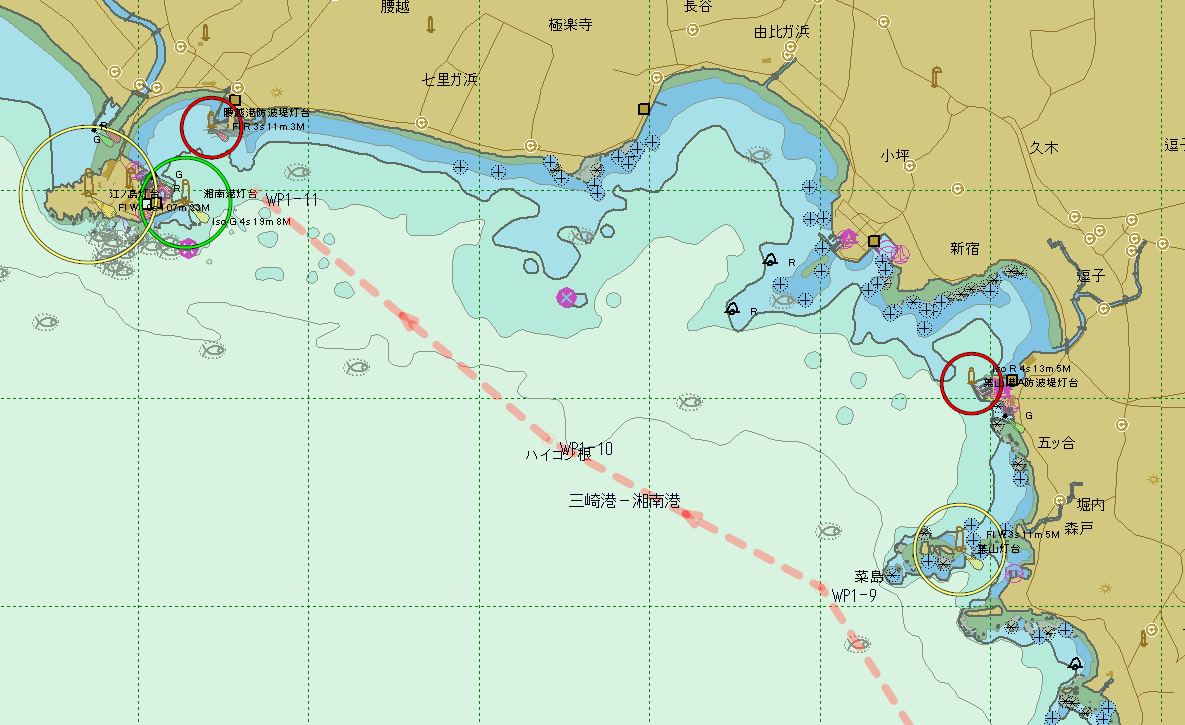

既存のルートに対して、ルートを追加します。
- 操作
-

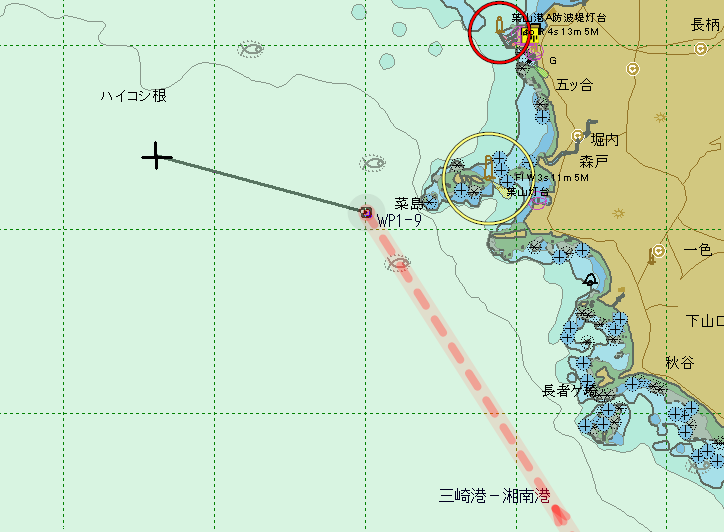

- ルートを追加する既存のルート始点位置か、終点位置でのコマンドを選択すると、ベクターウィンドウにラバーバンドが発生し、かつステータスバーに「ルート延伸」と表示されて、ルート追加コマンドモード状態に入った事が分かります。
| -> |
|
- 追加中タスクで、マウスの左ボタンを押すと、その位置にWPが生成されます。
この操作の繰り返しでルートを追加していきます。

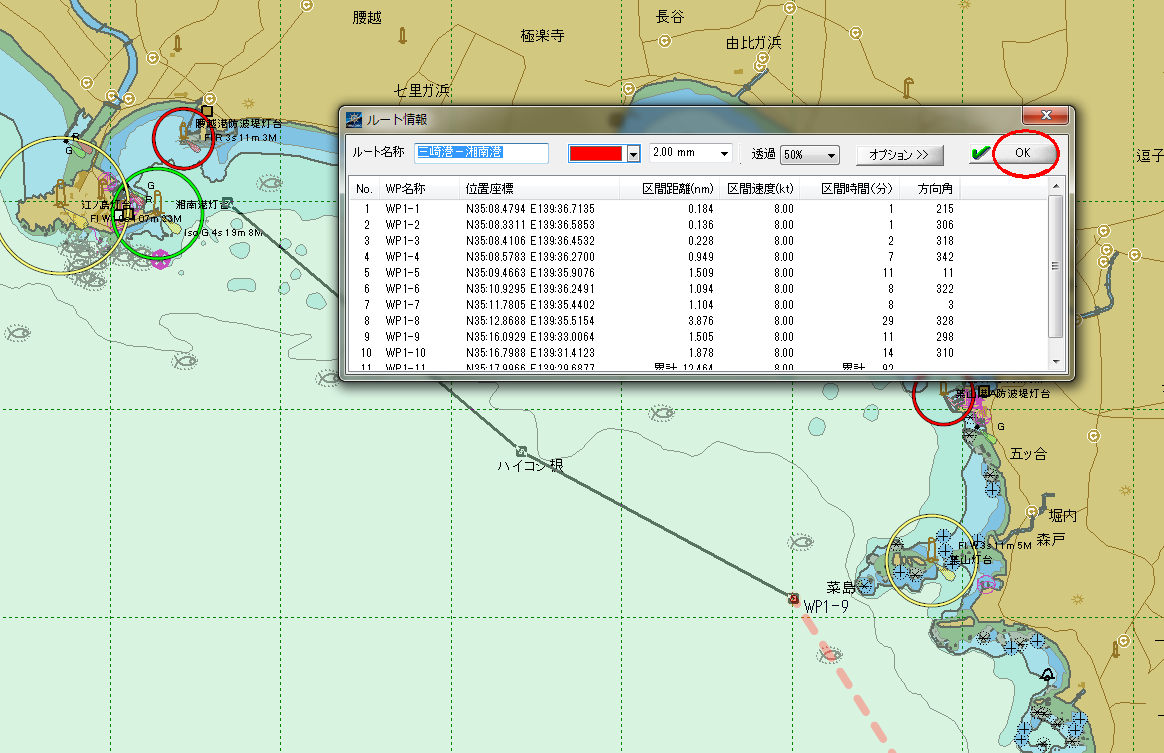

- 追加中タスクにマウスの右ボタンを押すと確定しているWPの部分で、1本のルート追加を終え、[ルート情報]ダイアログボックスを表示します。
- [ルート情報]ダイアログボックスで、詳細設定を行い【OK】ボタンを押すと、ルート追加を終了します。
| −> |
|
- コマンドモードの途中終了
- ルート新規作成中にコマンドモード自体を中止したい場合は、キーボードのEscキーをカーソルが十字から矢印になるまで押して下さい。
- 1つ手前の処理に戻る
- ルート新規作成操作時、Escキーを押すと、1つ手前のWP処理に戻ります。1つ手前のWP処理がない場合にはコマンドモードを終了します。
1ルート単位で1つ手前の処理に戻る場合には、コマンドモードを中止後、右ボタンポップアップ-[前回操作の取り消し]を行なって下さい。
- ヒント
-
- 視野の変更
- ルート追加中タスク(ラバーバンドが表示されている状態)では、表示メニューを使った視野の変更はできませんが、キーボード(移動)とマウスホイール(拡大・縮小)による視野の変更は行う事ができます。
