[ニューペックその他の機能]
過去航跡の表示、表示解除
過去航跡のシミュレーション
ニューペックデータ検索
MOB アイコンの使用方法
距離・方位計測方法
■
過去航跡の表示、表示解除
過去航跡の表示

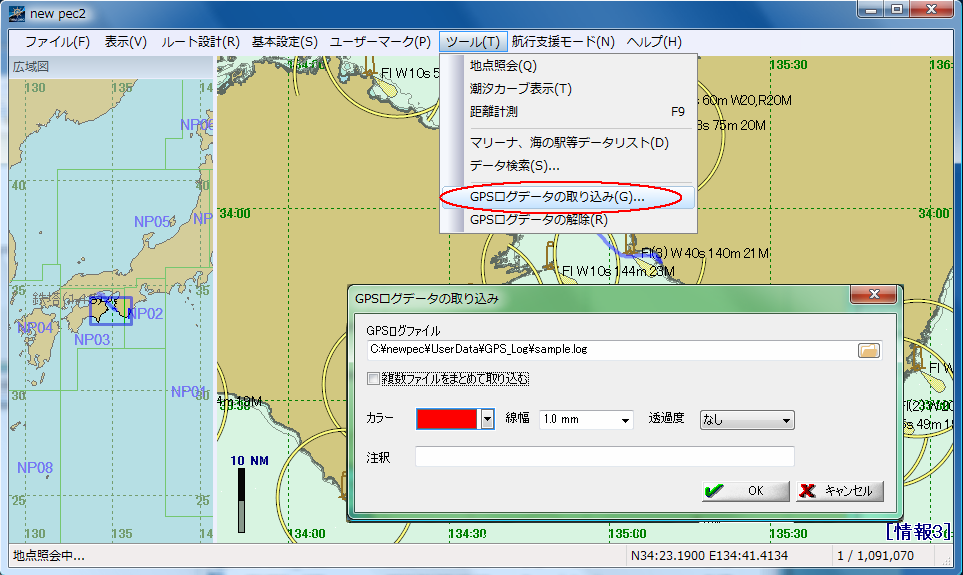

計画モード [ツール]→[GPSログデータの取り込み]選択し、GPSログデータ取り込み画面を表示します。
航跡ファイルを複数取り込む場合は、「
複数ファイルをまとめて取り込む
」にチェックを入れる。
GPSログファイル、カラー(表示色)、線幅(表示線幅)、透過度(なし〜90%)、注釈を指定して、OKボタンをクリックします。
注釈は、表示するログのメモで任意です。
航跡ファイルは、基本設定の「
GPS受信ログを生成する
」にチェックをいれ、指定した保存フォルダー下に保存されています。
まとめて取り込むにチェックをいれると航跡ファイル一覧が表示されるので任意に選択します。
上記画面の「GPSログデータの取り込み」画面は合成したものです。
複数ファイルをまとめて取り込む

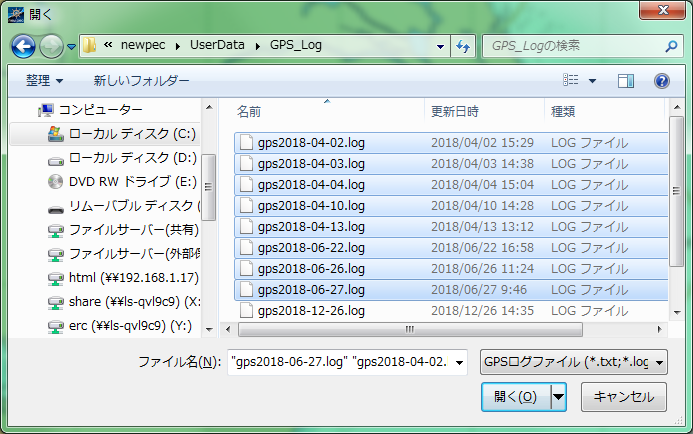

複数航路を連続して選択例
先頭ファイルをクリック後にシフトキーを押したまま最後のファイルをクリックします。

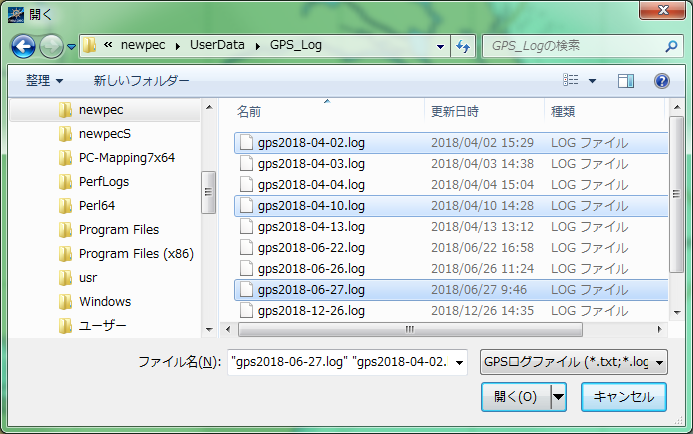

複数航路を飛び飛びに選択した例
コントロールキーを押したまま1個毎にクリックします。
過去航跡表示の解除
は、[GPSログデータの解除]を指示します。表示されている全ての航跡を解除します。

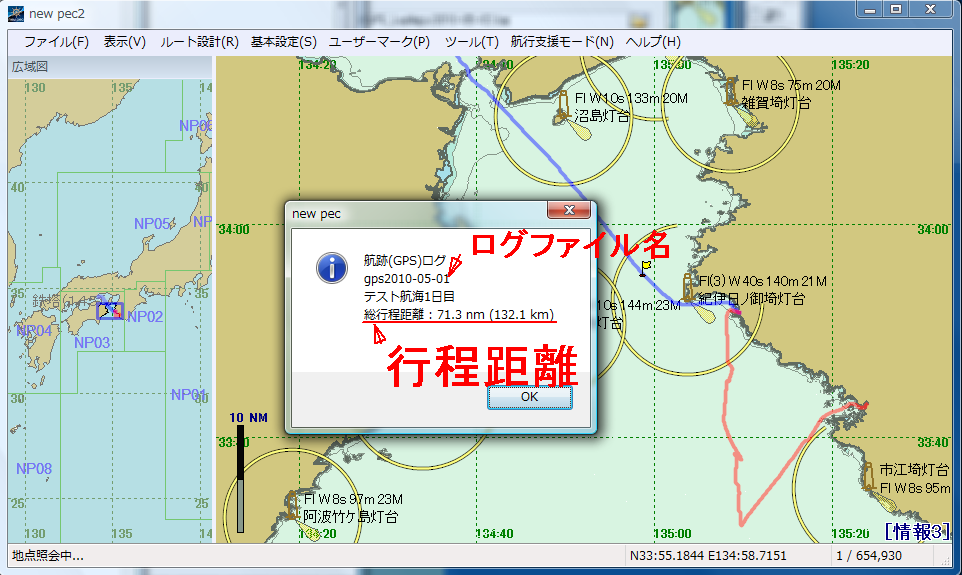

航跡表示例
2日間の航跡の1日目を青色、2日目を赤色に色分けして表示した画面です。
ポップアップ画面は、1日目の内容です。
★注意★
基本設定の「GPS受信ログを生成する」が未設定の場合は、航行ログが保存されないため、本機能は使用できません。
★ログ収集中の当日ファイルは、GPSログデータの取り込みに指定することができません。
当日の航跡は、航行支援モードに切り替えると自動的に読み込まれて表示されます。
Topに戻る
■
過去航跡のシミュレーション
航行支援モード画面に切り替える
[GPS]
」をシフトキーを押したままクリックし、過去航跡ファイルの選択画面「
GPSログからのプレイバック
」を表示します。

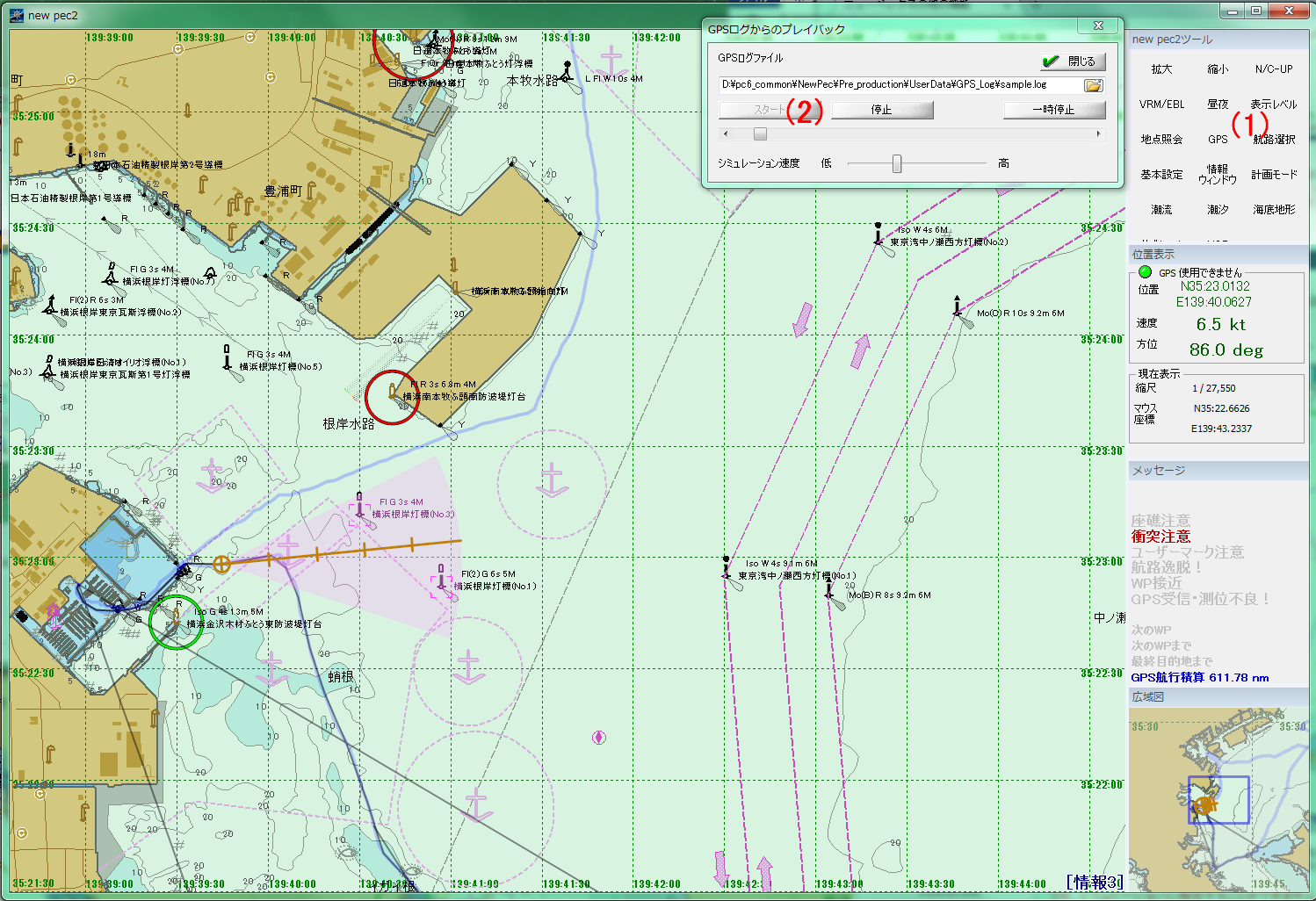

選択画面からシミュレーションしたいファイルを選択します。
[GPS]
」をクリック
(1)
します。
「GPSログからのプレイバック」ウィンドウのスタートアイコン
(2)
をクリックします。
シミュレーションを開始します。
★注意★
GPSが接続されていない場合は、船位が表示されません。GPSを接続した後に上記手順を実施ください。
また、GPS信号からの 位置情報により過去の位置とGPSからの位置で航跡が乱れる場合は、シミュレーション開始後にGPSをPCから切り離してください。
★ログ収集中の当日ファイルは、シミュレーションに指定することができません。
当日の航跡をシミュレーションしたい場合は、別のフォルダーにコピーして選択すれば、シミュレーションすることができます。
Topに戻る
■
ニューペックデータ検索

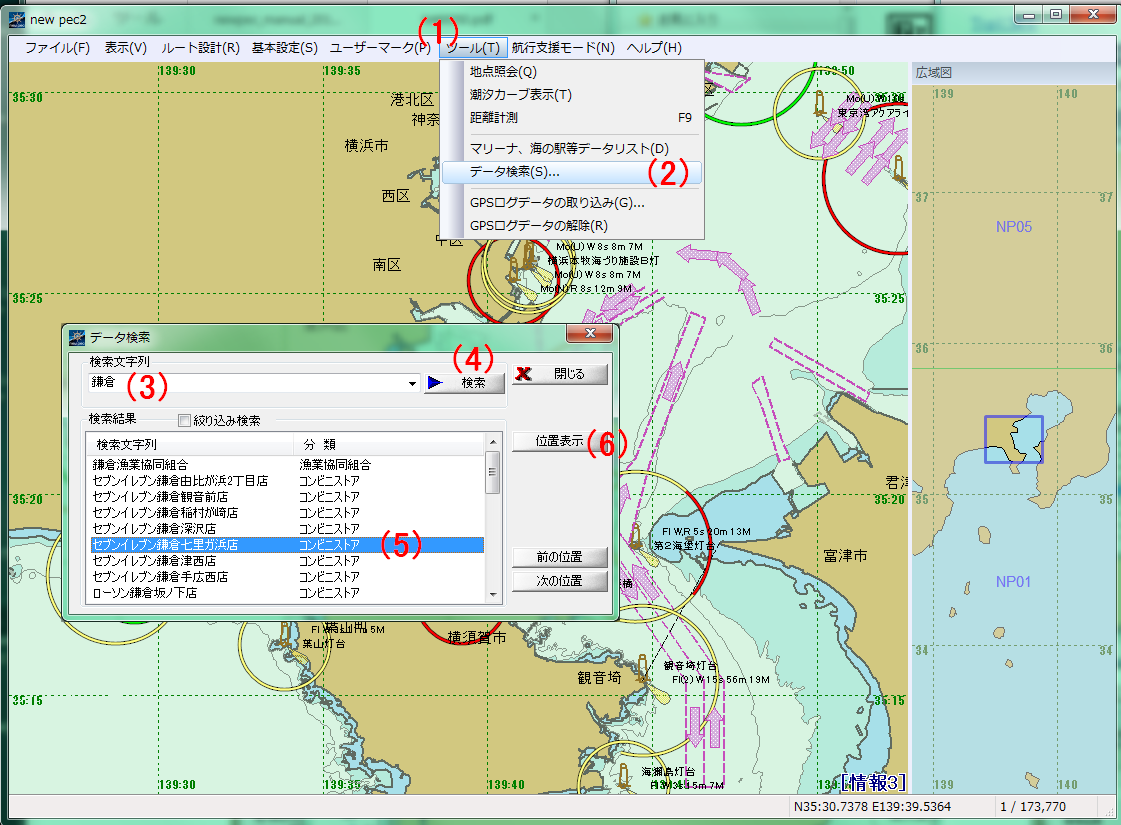

計画モード画面に切り替える
[ツール]
(1)
→[データ検索]
(2)
順にデータ検索ウィンドウを表示し、以下画面中の
(3)
〜
(6)
順にクリックします。

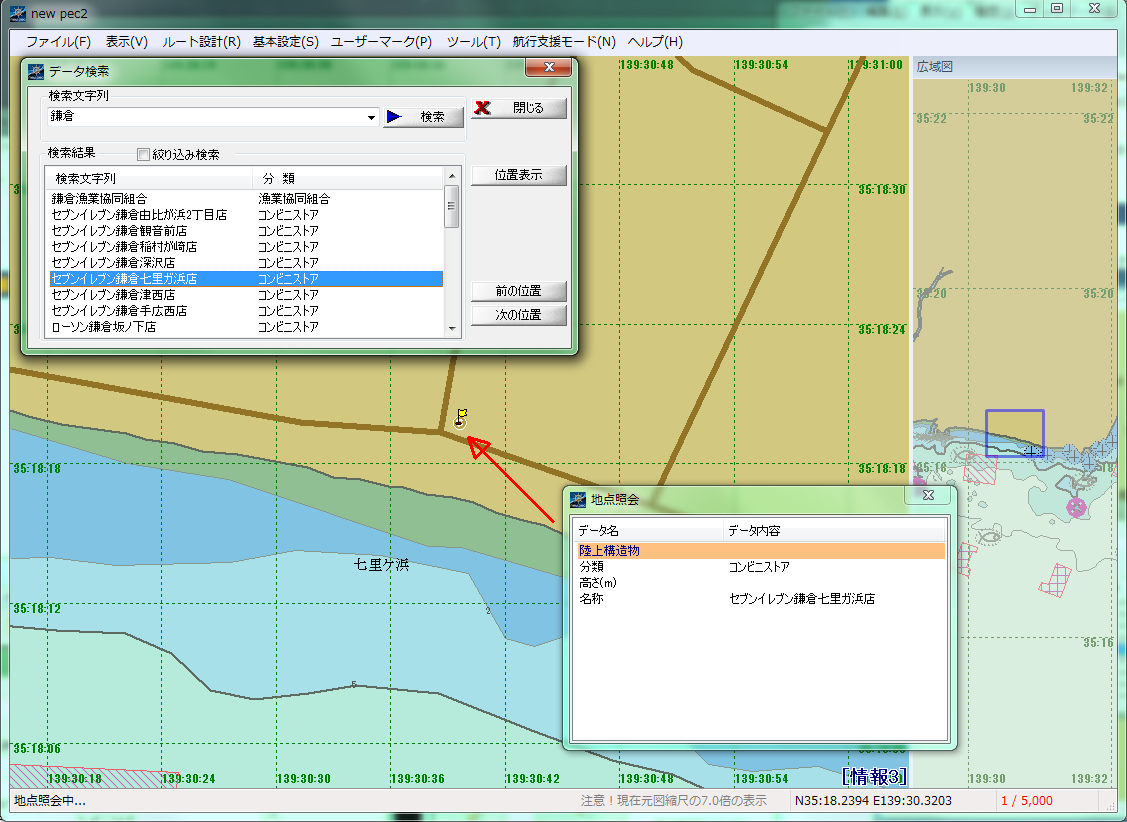

検索位置の拡大縮尺画面が表示されます。
画面中の「地点照会」は、確認のために表示したものです。
Topに戻る
■
MOB アイコンの使用方法
M
an
O
ver
B
ord(
MOB
)アイコンをクリックすると、 クリックした時の自船位置にユーザーマークをプロットします。 ユーザーマークには、日付と時間がメモとして記録されます。

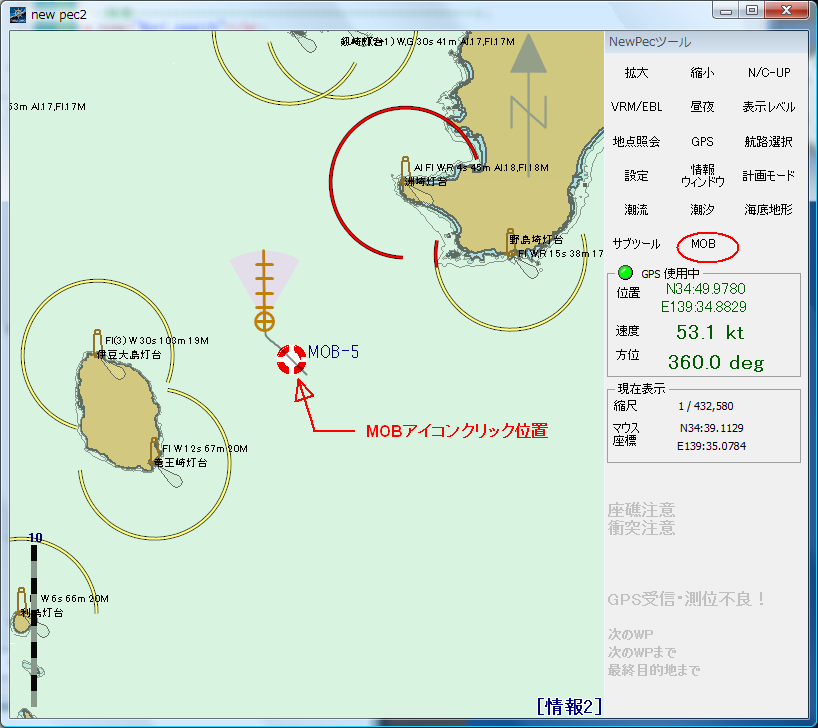

MOBアイコンプロット
★
MOBアイコンは、GPSからの信号による航行ナビゲーションの時に機能します。

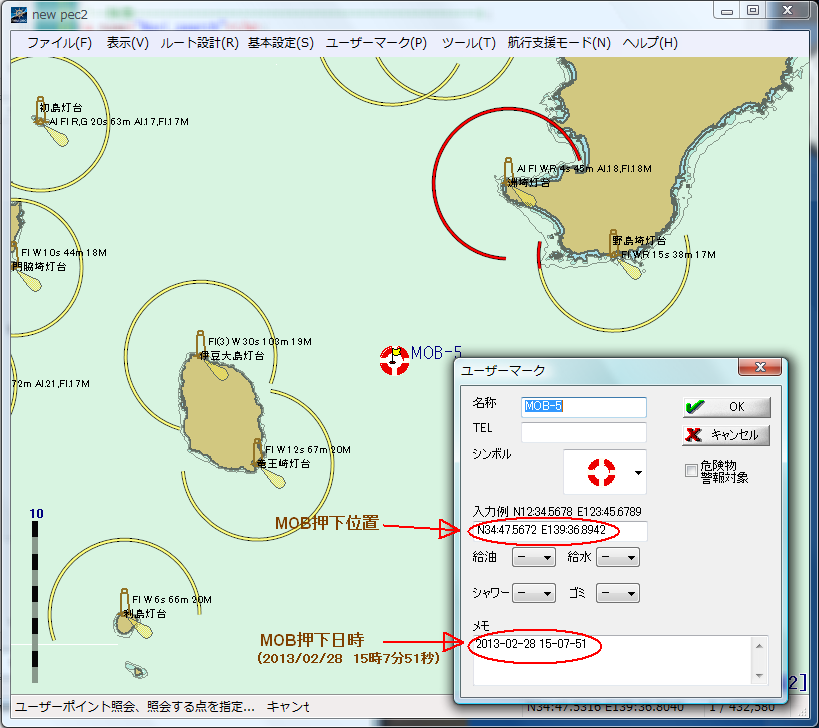

MOBアイコン情報
MOBアイコン名は、「
MOB
」の後にハイフォン(−)と番号です。 番号は、連続番号になります。
ニューペックを再インストールすると0にクリアされます。
★
MOBマークは、ユーザーマークと同じ扱いです。マークの変更やマーク名をユーザマークの照会から変更することができます。
Topに戻る
■
距離・方位計測
本機能は、航海支援モードで動作します。
◆
任意地点間の距離・方位測定

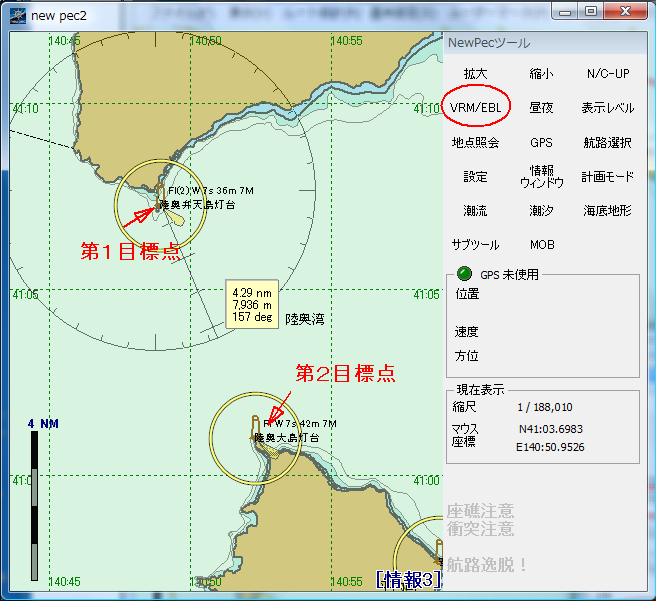

[Shift]キーを押しながら[VRM/EBL]アイコンをクリックします。(下左画像
○
印)
注:
GPSモードでない時は、[Shift]キーを押さなくても動作します。

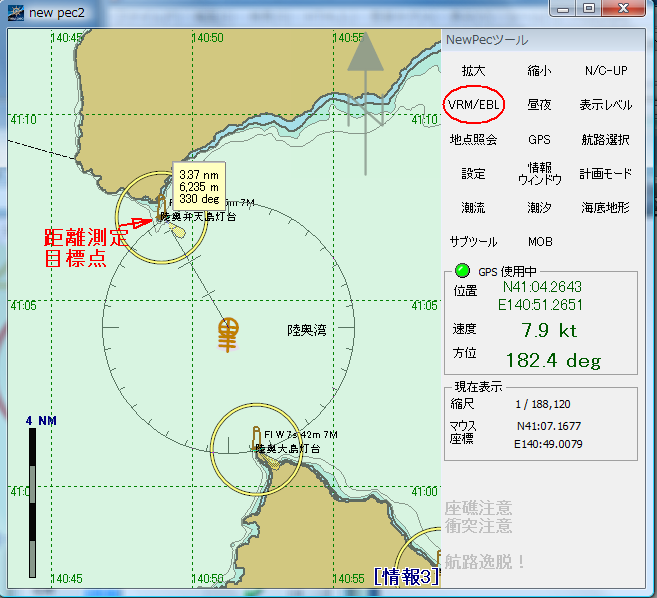

第1目標点をクリックし、マウスボタンを押したまま第2目標点までマウスカーソルを移動しマウスボタンを離します。

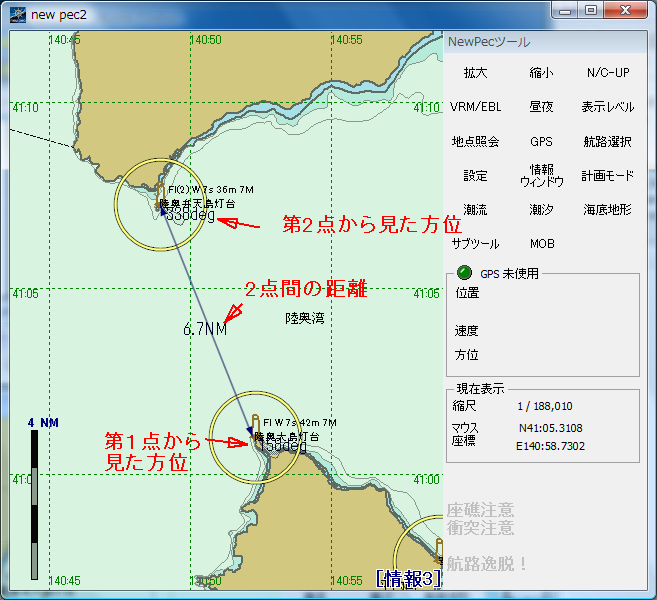

距離サークルが表示されマウスカーソルを離した位置で距離と方位が表示されます。
◆

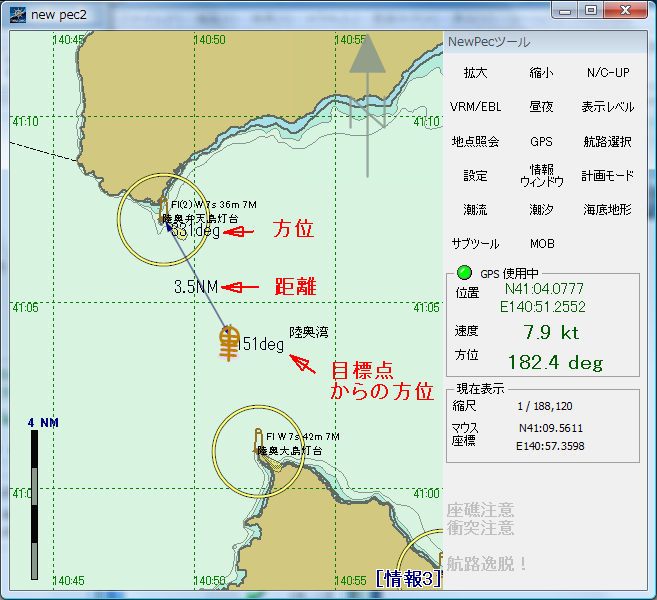

自船位置から任意地までの距離・方位測定
[VRM/EBL]アイコンをクリックします。画像
○
印
自船位置からマウス位置まで距離環が表示されマウスの移動とともに距離環が変化します。
測定したい目標位置でマウスをクリックします。
自船位置からの距離・方位を表示します。
◆

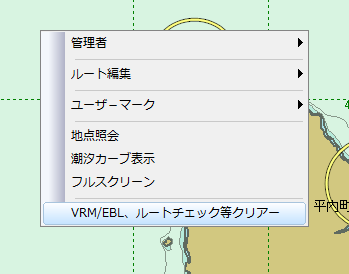

距離方位線の消去方法
画面の任意位置でマウス右クリックし、表示されたポップアップメニューの 最下行[
VRM/EBL、ルートチェック等クリアー
]をクリックします。(下図参照)
