[航路作成]
三浦半島[三崎港]から江ノ島[湘南港]までの航路を作成例を紹介します。
新規航路作成(マウス入力)
新規航路作成(テキスト入力)
航路編集 ([WP]移動)
航路編集 ([WP]追加)
航路チェック
作成航路の外部ファイルへの保存(エクスポート)
外部ファイルからの航路の入力(インポート)
航路ファイル変更・管理
ルート追加
ルート削除
ルート反転
ルート移動
ルート分割
ルート結合
ルート情報
WP削除
WP情報
■
航路作成

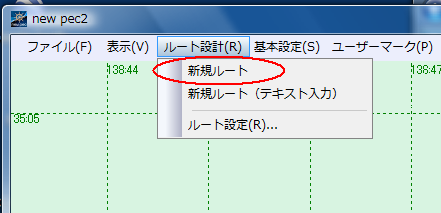

計画モード画面を出発港から目的港を画面に表示し、画面任意点でマウス右クリックし、ポップアップメニューの「ルート編集」→「新規ルート」を選択します。
タッチパネルの場合は、ルート設計をタッチし、「新規ルート」を選択します。
航行支援モードの時は、サブツールから「ルート編集」→「新規ルート」を選択します。
画面右上に「確認」「キャンセル」アイコンが表示されます。
本アイコンは、タッチパネルで航路作成の終了(マウス右クリック)に使用するためのアイコンです。
マウス利用でも左クリックすると同じ機能(航路作成の終了)です。

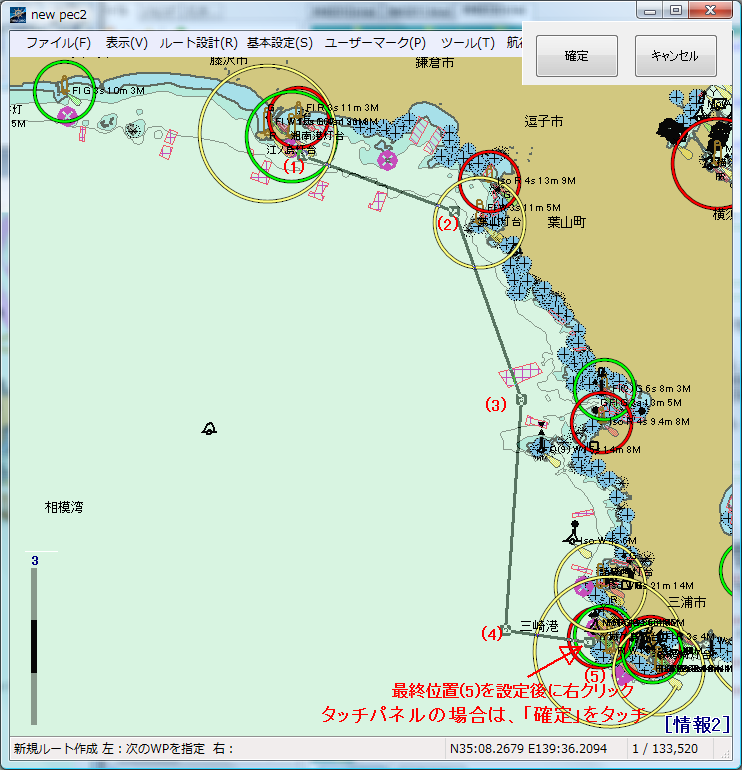

マウスを想定ルートに従って、順次目的地まで変針点をクリックします。
タッチパネルの場合は、ウェーポイントを順次目的地まで変針点をクリックします。
各変針点の位置は、後から修正することができます。
タッチパネルの場合の各変針点の修正は、マウスが必要となりますのでご注意ください。
目的地の位置をクリック後にマウス右クリックします。タッチパネルの場合は、確定をタッチします。

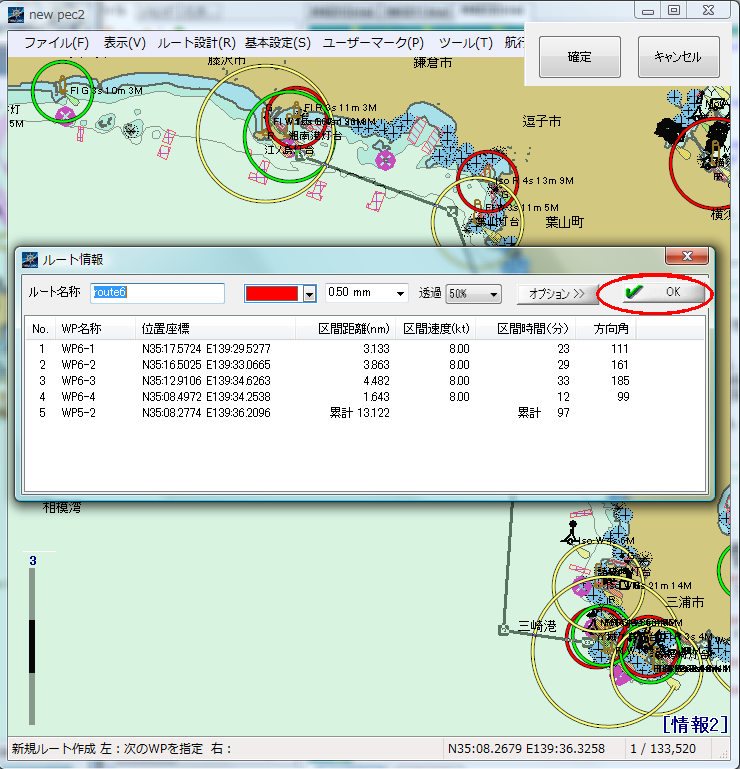

ルート情報ウィンドウが表示されるので、ルート名称、航路の表示色、航路の表示線の太さ及び航路線の濃さ(透過)を各々設定して、「OK」をクリック(タッチ)して航路の入力を終了します。
航路線の濃さは、透過のプルダウンメニューから選択します。数値が小さいほど濃く表示されます。規定値は、50パーセントです。

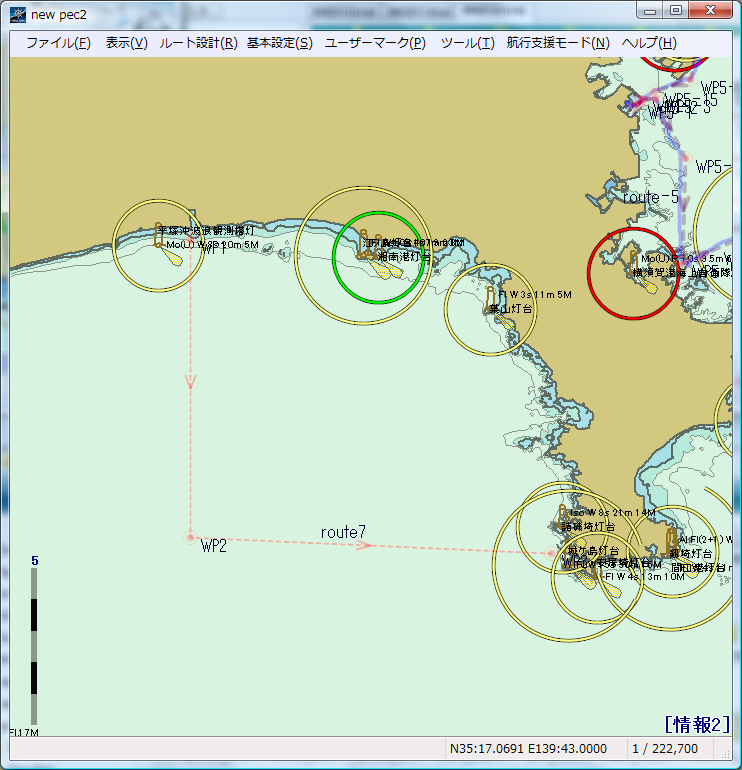

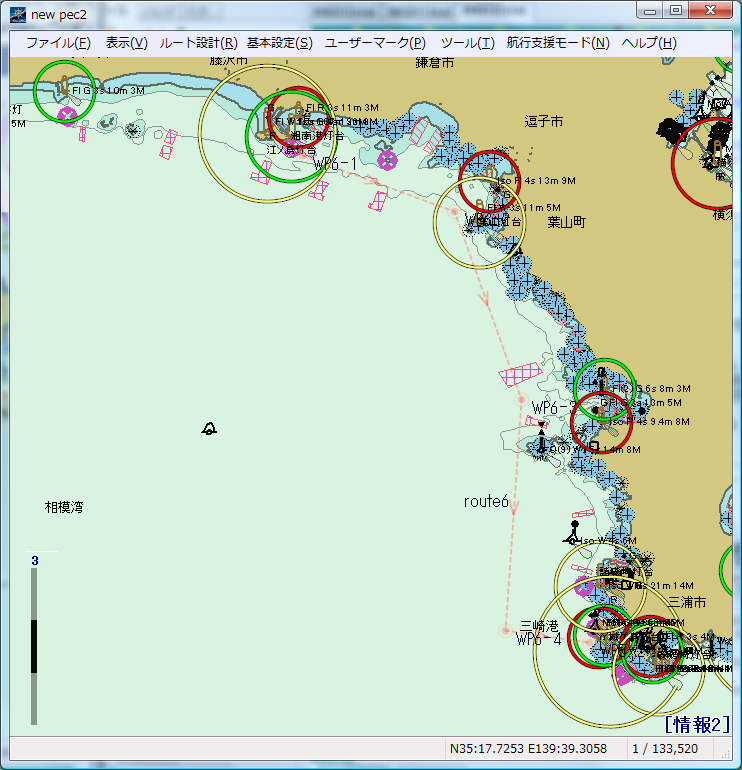

航路入力が完了です。
Topに戻る
■
テキストによる航路作成
海図等から変針点を読み取って、航路を入力する手順です。
入力データは、出発港を茅ヶ崎港沖に変更しています。
計画モード画面の任意点でマウス右クリックし、ポップアップメニューの「
ルート編集
」→「
新規ルート(テキスト入力)
」を選択します。

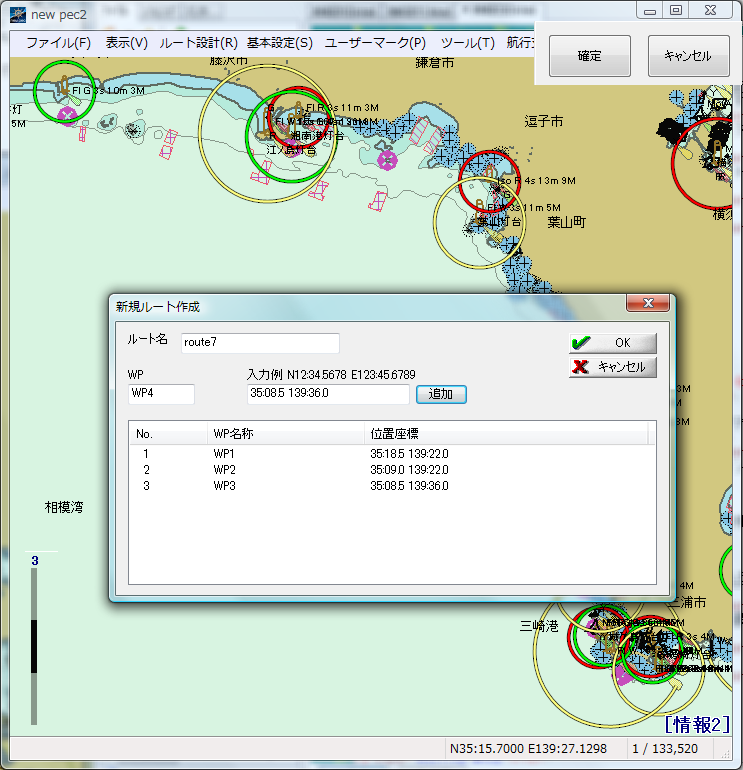

テキスト入力画面から変針点をを入力し、[追加]アイコンをクリックします。目的地の位置まで入力完了したら[OK]をクリックします。
【入力フォーマット】
北緯[N]、南緯[S]、東経[E]、西経[W]の各文字を先頭に付与します。無指定の時は、既定値(北緯[N]、東経[E])が付与されます。
度、分単位の区切りは、「:」文字です。
緯度、経度の区切りは、「スペース」文字です。
秒単位データは、分単位に変換して入力します。
入力例(北緯35度08分30秒、東経139度36分15秒)→N35:08.5 E139:36.25

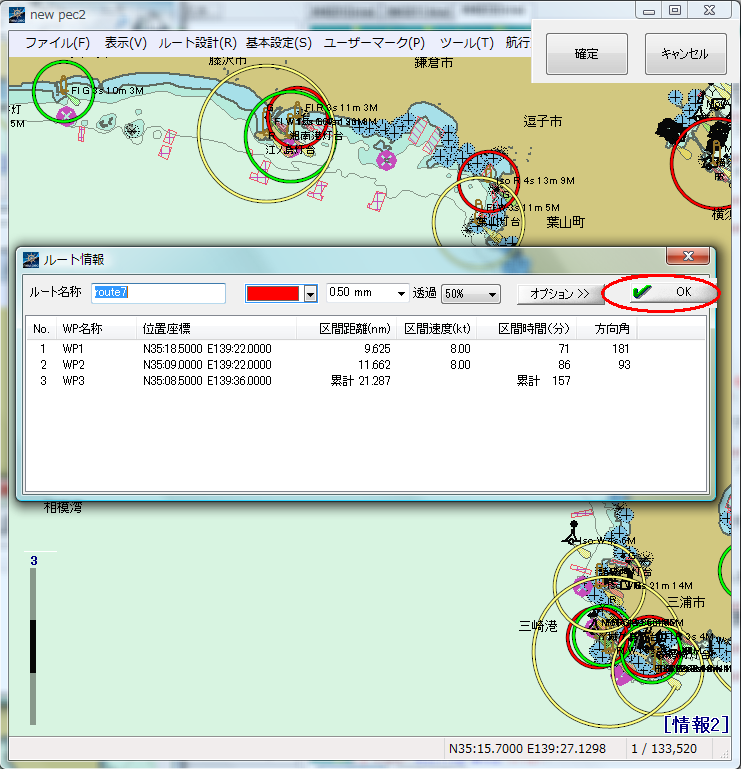

ルート情報ウィンドウが表示されるので、ルート名称、航路の表示色、航路の表示線の太さ及び航路線の濃さ(透過)を各々設定し、「OK」をクリックして航路の入力を終了します。
航路線の濃さは、透過のプルダウンメニューから選択します。数値が小さいほど濃く表示されます。規定値は、50パーセントです。

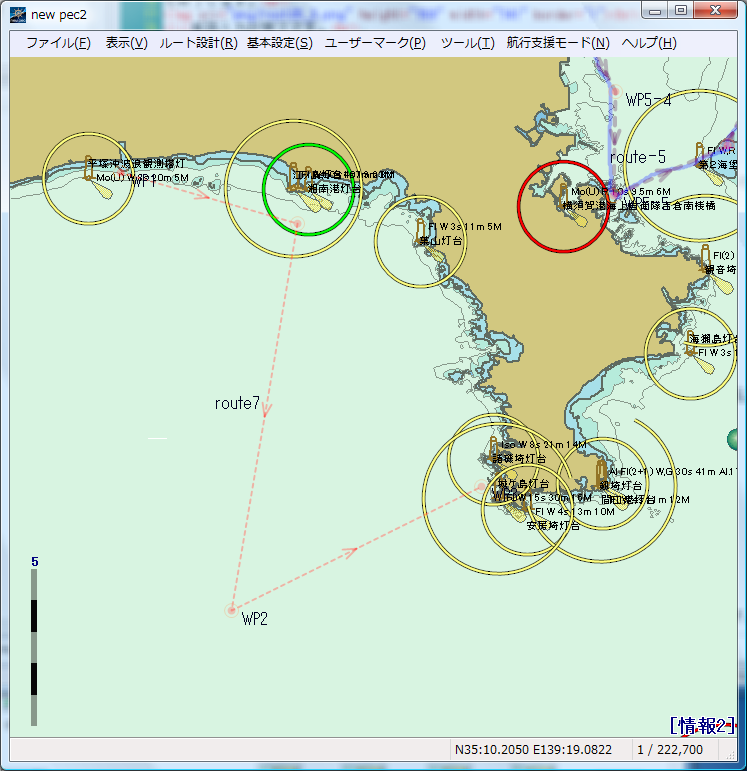

航路入力が完了です。
Topに戻る
■
航路編集 ([WP]移動)
(
タッチパネルでは、操作できません
)

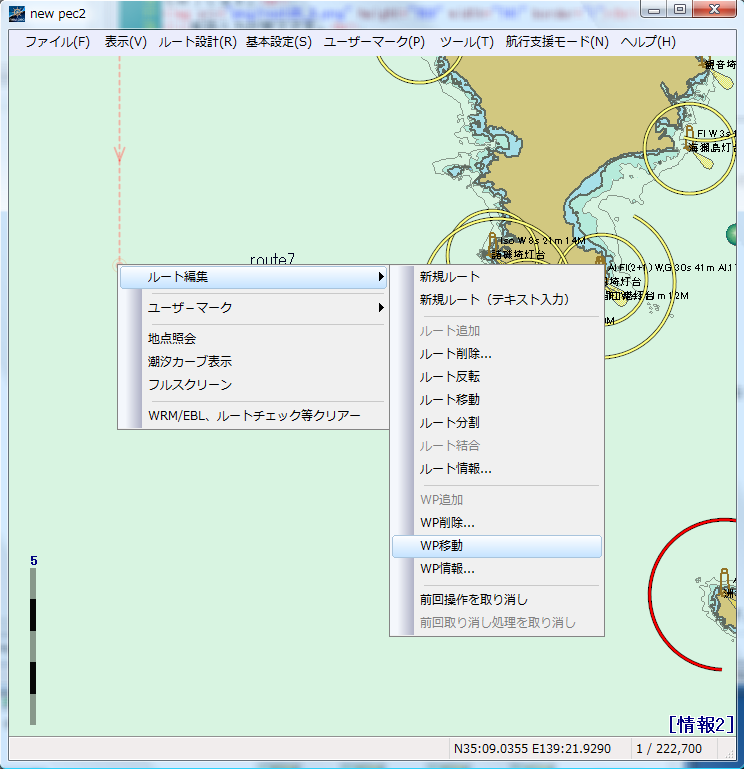

変更したい変針点の上にマウスカーソルを置いて右クリックし、ポップアップメニューの「WP移動」にマウスを移動してクリックします。

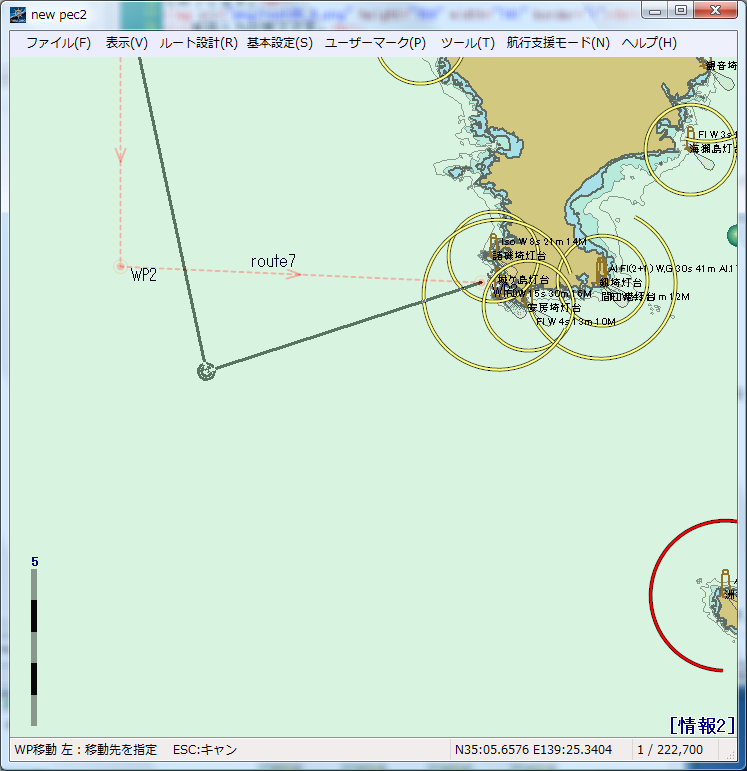

縮尺を変更して拡大し、変更したい位置にマウスを置いてクリックします。

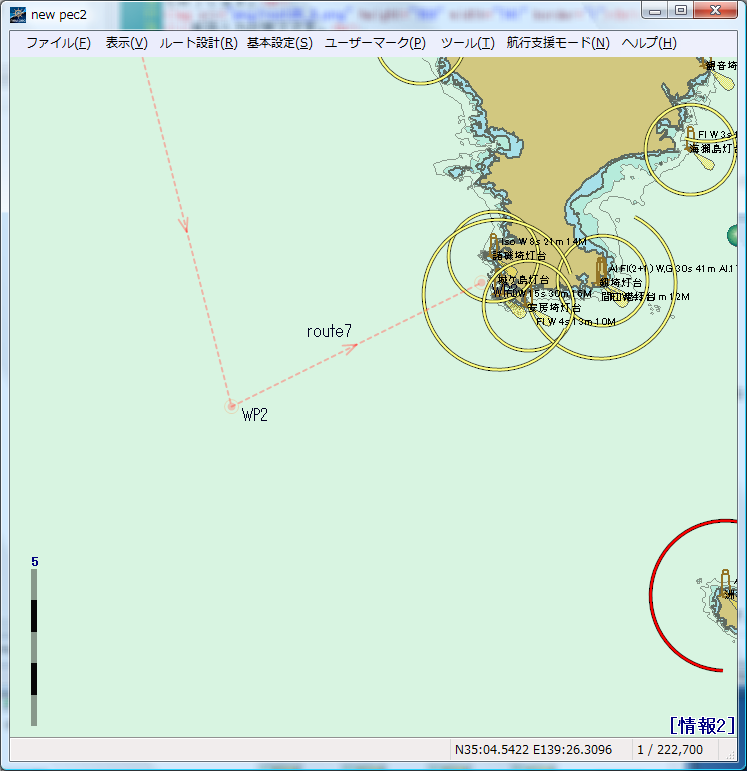

変針点の移動が完了です。
Topに戻る
■
航路編集 ([WP]追加)
(
タッチパネルでは、操作できません
)

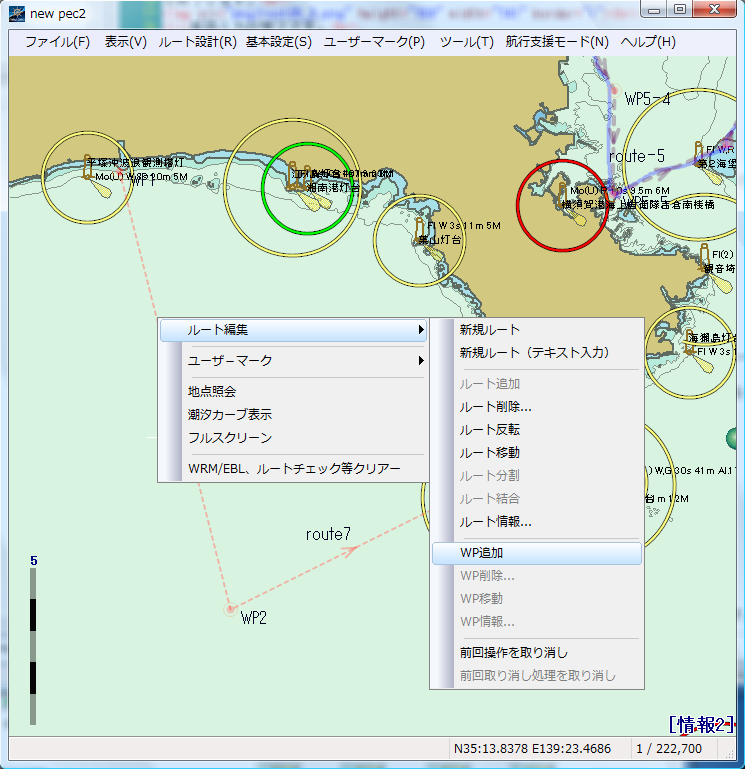

追加したい変針点の上(朱色
→
)にマウスカーソルを置いて右クリックし、ポップアップメニューの「WP追加」にマウスを移動してクリックします。
追加変針点位置へマウスカーソルを置いてクリックします。
変針点の追加が完了です。
Topに戻る
■
航路チェック

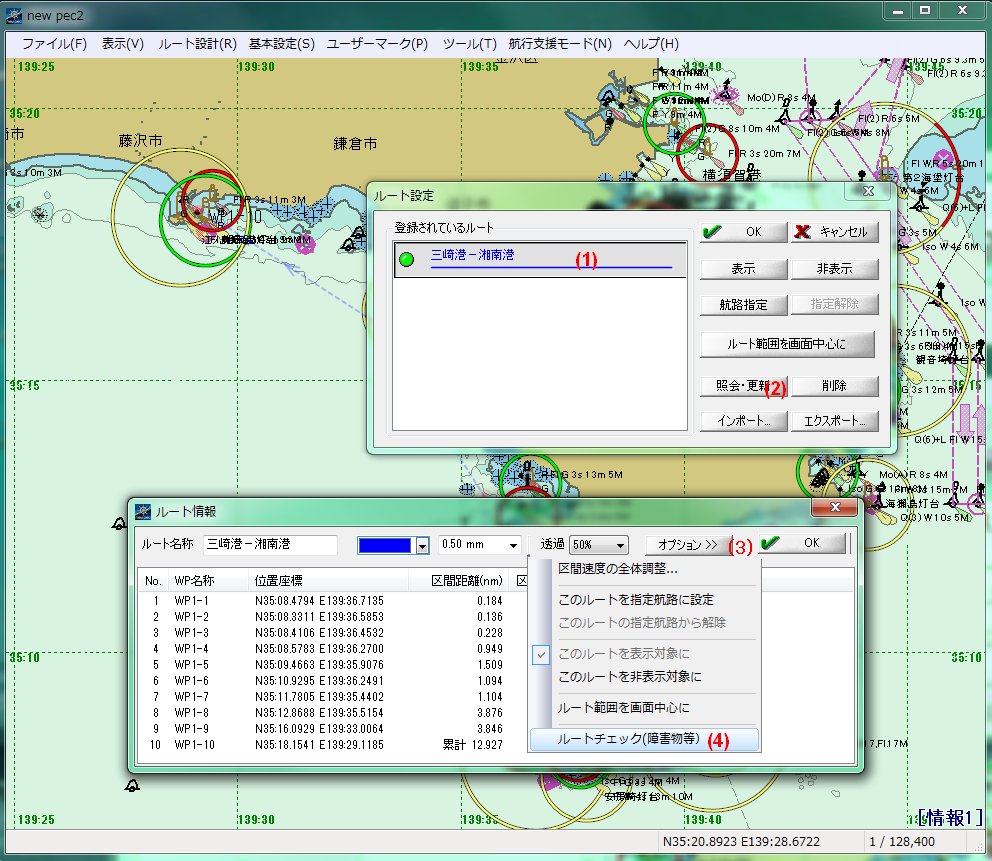

計画モード画面から「
ルート設定
」をクリックし、登録航路一覧を表示させます。
チェックする航路を選択
(1)
、照会、更新
(2)
、オプション
(3)
、ルートチェック(障害物等)
(4)
順にクリック。

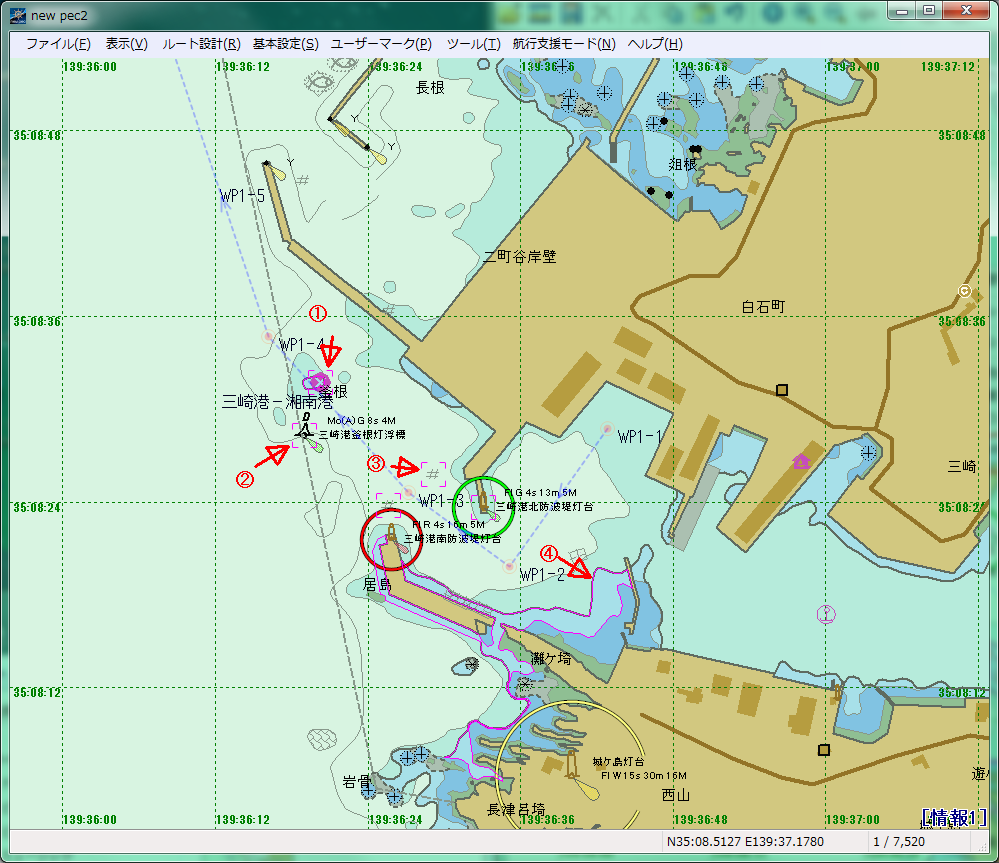

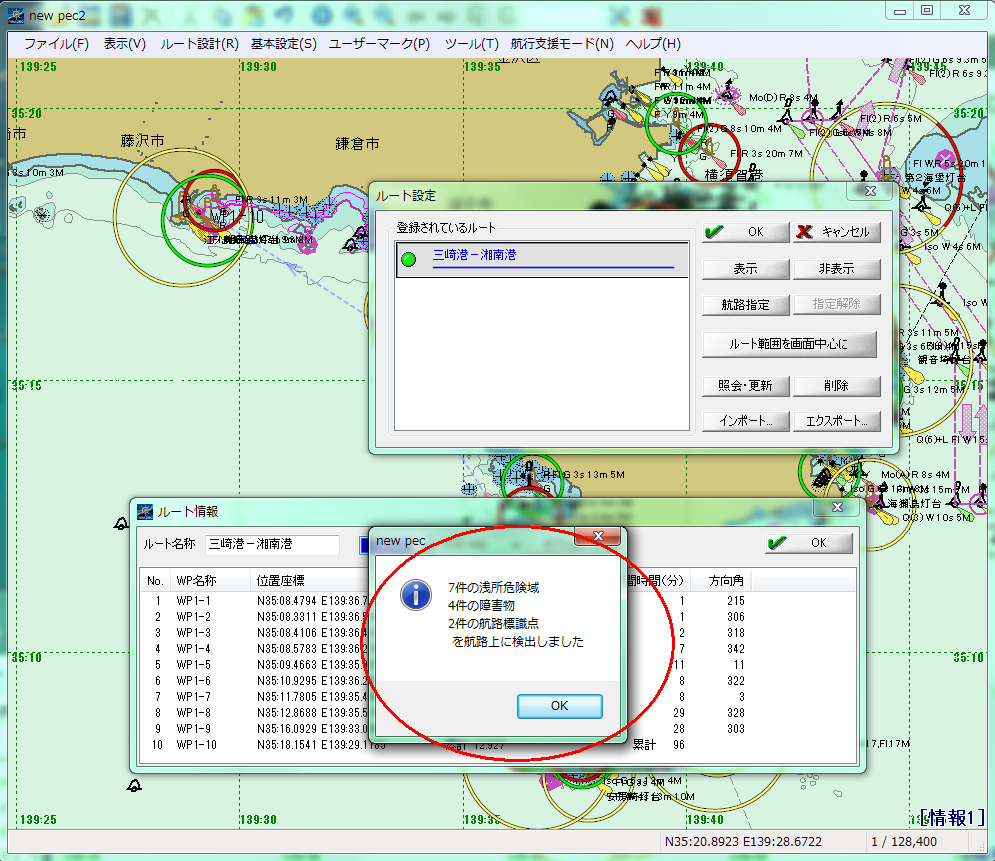

障害物が検出されました。
障害物の位置が
「」枠、朱色線
で表示されます。
【検出障害物(一部)】
@孤立障害物
A航路標識
B海底険悪物
C安全等深線(基本設定で指定)

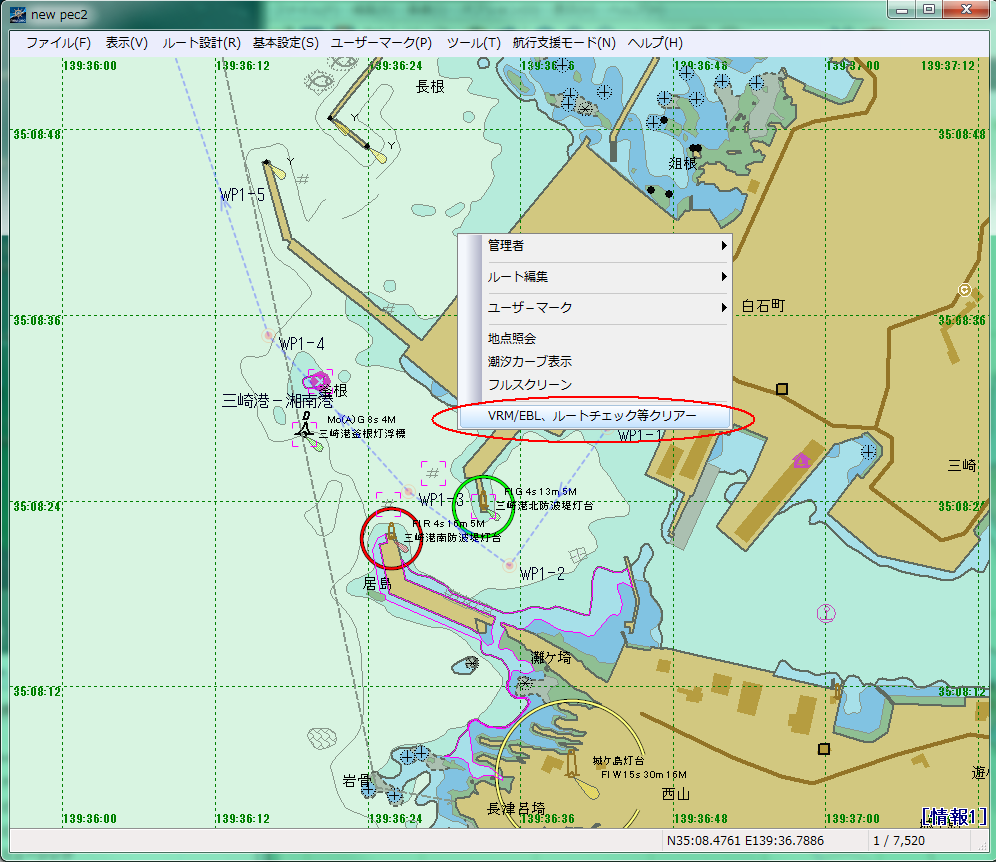

検出障害物の表示消去方法
画面の任意位置でマウス右クリックし、表示されたポップアップから「
VRM/EBL、ルートチェック等クリアー
」をクリックします。
Topに戻る
■

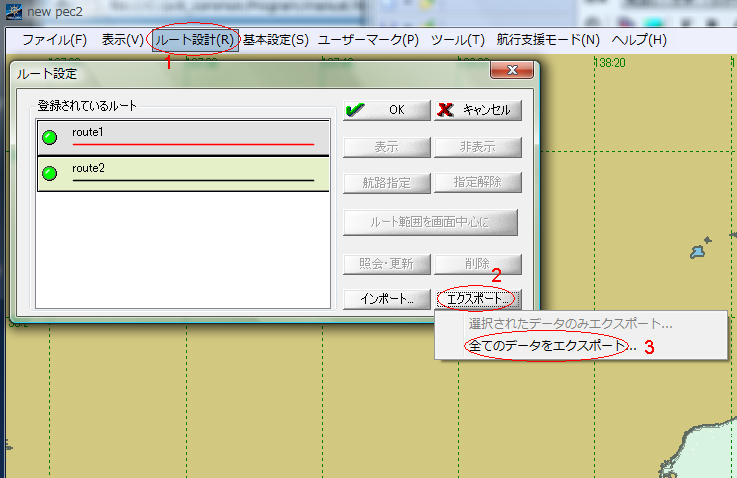

航路データエクスポート
計画モード画面メニューから「
ルート設計
」「
ルート設定
」「
エクスポート
」「
全てのデータをエクスポート
」順にクリックし、ファイルを所定のファイルに保存します。
登録されているルートを選択すれば、選択した航路だけのエクスポートも可能です。
■

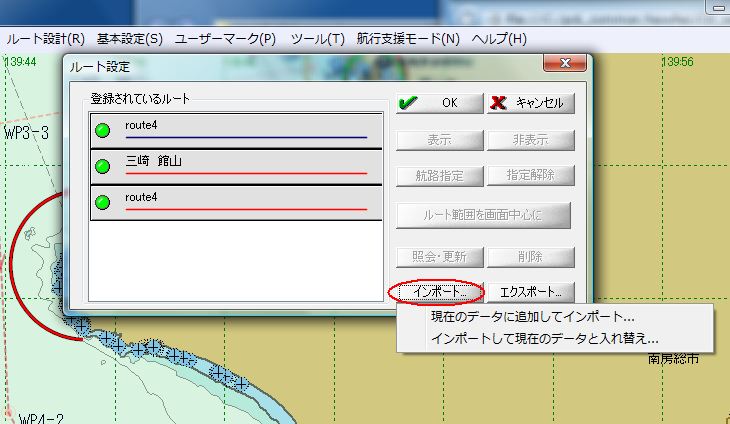

航路データインポート
計画モード画面メニューから「
ルート設計
」「
ルート設定
」「
インポート
」クリックし
「
インポートして現在のデータと入れ替え..
」を選択クリックすると、
現在の計画航路が外部ファイルと入れ替わります。
「
現在のデータに追加してインポート..
」を選択クリックすると、
現在の計画航路に追加されます。
追加時に同名の航路がある場合、インポートは停止します。停止時に下記メッセージを表示します。
「
同一航路名があります、追加インポートは中止しました
」
